WC5J躍進
分享

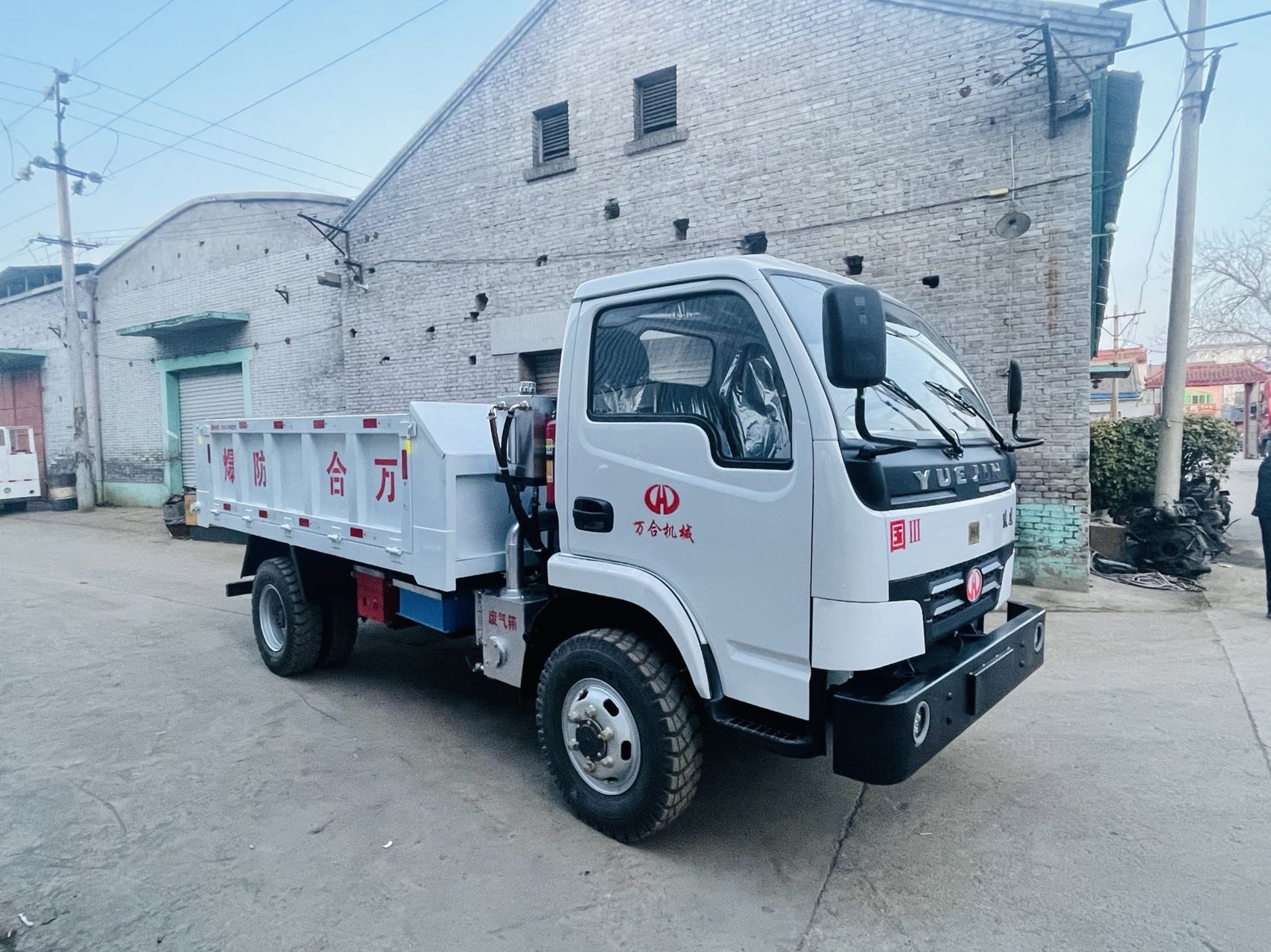

WC5J型防爆柴油機無軌膠輪車是我公司根據中小型煤礦井下的運輸實際要求研制開發的一種新型運載工具，是一款以具有國Ⅲ排放標準、增壓中冷、電控高壓共軌噴射型式的WH4105DZLDFB防爆柴油機為動力、輸出功率56kW、機械傳動、濕式制動、后輪驅動的煤礦井下無軌式運輸機械。
失壓保護型濕式制動系統的應用，使工作更加可靠，因系統故障和制動管路發生任何故障而失壓時，制動器均能自動實現制動，確保車輛的安全，失壓保護型濕式制動器可以集行車制動、駐車制動和緊急制動于一身，精簡了結構，給車輛總體布局帶來方便。使車輛制動更加安全可靠。
該車動力強勁，性能穩定，加裝了先進的進排氣系統及自動保護裝置，具有可靠優越的防爆性能。具有井下作業所需的強勁動力和可信賴的安全保障措施。
車架全部采用載重汽車專用優質碳素結構鋼510L軋制型鋼為原材料，進一步保證了整車的強度。提高了整車的使用壽命。
失壓保護型濕式制動系統的應用，使工作更加可靠，因系統故障和制動管路發生任何故障而失壓時，制動器均能自動實現制動，確保車輛的安全，失壓保護型濕式制動器可以集行車制動、駐車制動和緊急制動于一身，精簡了結構，給車輛總體布局帶來方便。使車輛制動更加安全可靠。
該車動力強勁，性能穩定，加裝了先進的進排氣系統及自動保護裝置，具有可靠優越的防爆性能。具有井下作業所需的強勁動力和可信賴的安全保障措施。
車架全部采用載重汽車專用優質碳素結構鋼510L軋制型鋼為原材料，進一步保證了整車的強度。提高了整車的使用壽命。
19335940009
產品詳(xiang)情
項(xiang) 目 | 主要技術參(can)數(shu) | ||||
型 號 | WC5J | ||||
整備質量（kg） | 4600 | ||||
額定載重（kg） | 5000 | ||||
外形尺寸長（mm）×寬（mm）×高（mm） | 5630×2000×2250 | ||||
軸距（mm） | 3150 | ||||
前(qian)輪距（mm） | 1650 | ||||
后(hou)輪距（mm） | 1570 | ||||
最小離地間隙（滿載,mm） | 170 | ||||
爬坡(po)能(neng)力(°) | 15 | ||||
各檔行(xing)駛速度(km/h) | Ⅰ檔 | 6 | |||
Ⅱ檔 | 10 | ||||
Ⅲ檔 | 19 | ||||
Ⅳ檔 | 24 | ||||
Ⅴ檔 | 30 | ||||
倒(dao)檔 | 8 | ||||
最小(xiao)通過(guo)能力(li)半徑(jing)（mm） | 外側 | 7700 | |||
內側 | 4650 | ||||
**牽引力（kN） | 35 | ||||
傳動方式 | 機械(xie)傳(chuan)動 | ||||
制(zhi)動形(xing)式 | 行車制(zhi)動（駐車/緊急(ji)制(zhi)動(dong)） | 彈(dan)簧制動、液壓釋放、濕式制動器 | |||
驅動形(xing)式(shi) | 后輪驅動 | ||||
燃油箱容量(liang)（L） | 110 | ||||
防(fang)爆柴油機型號 | WH4105DZLDFB | ||||
防爆柴(chai)油機功(gong)率（kW） | 56 | ||||
防爆柴油機額定轉速（r/min） | 2200 | ||||
保護型式 | 電保(bao)護 | ||||
接近角（°） | 28 | ||||
離去角（°） | 22 | ||||
后懸（mm） | 1300 | ||||
軸(zhou)荷 | 空載(zai)(kg) | 前軸 | 2200 | ||
后軸 | 2400 | ||||
滿(man)載(kg) | 前軸 | 3000 | |||
后軸 | 6600 | ||||
