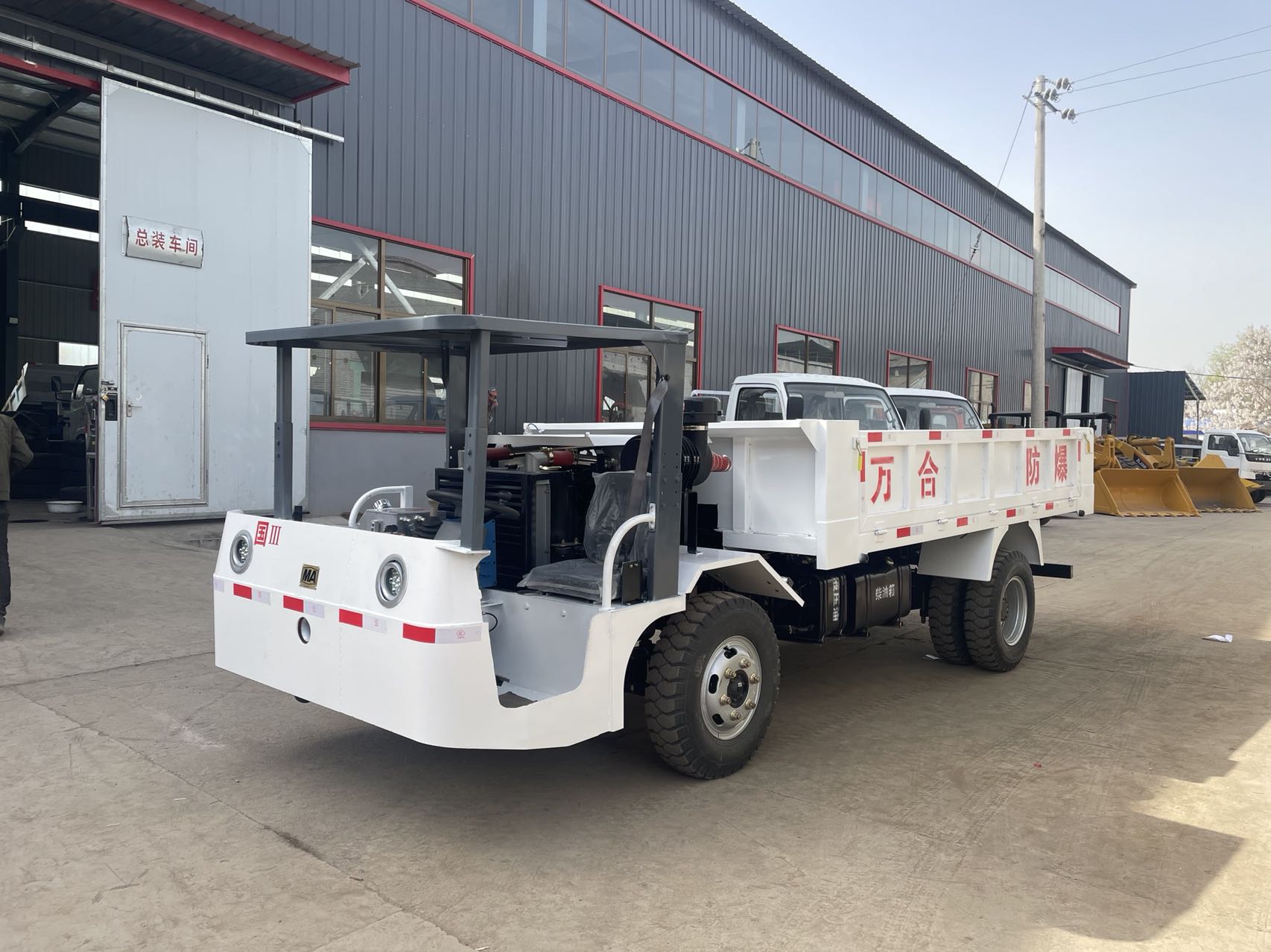

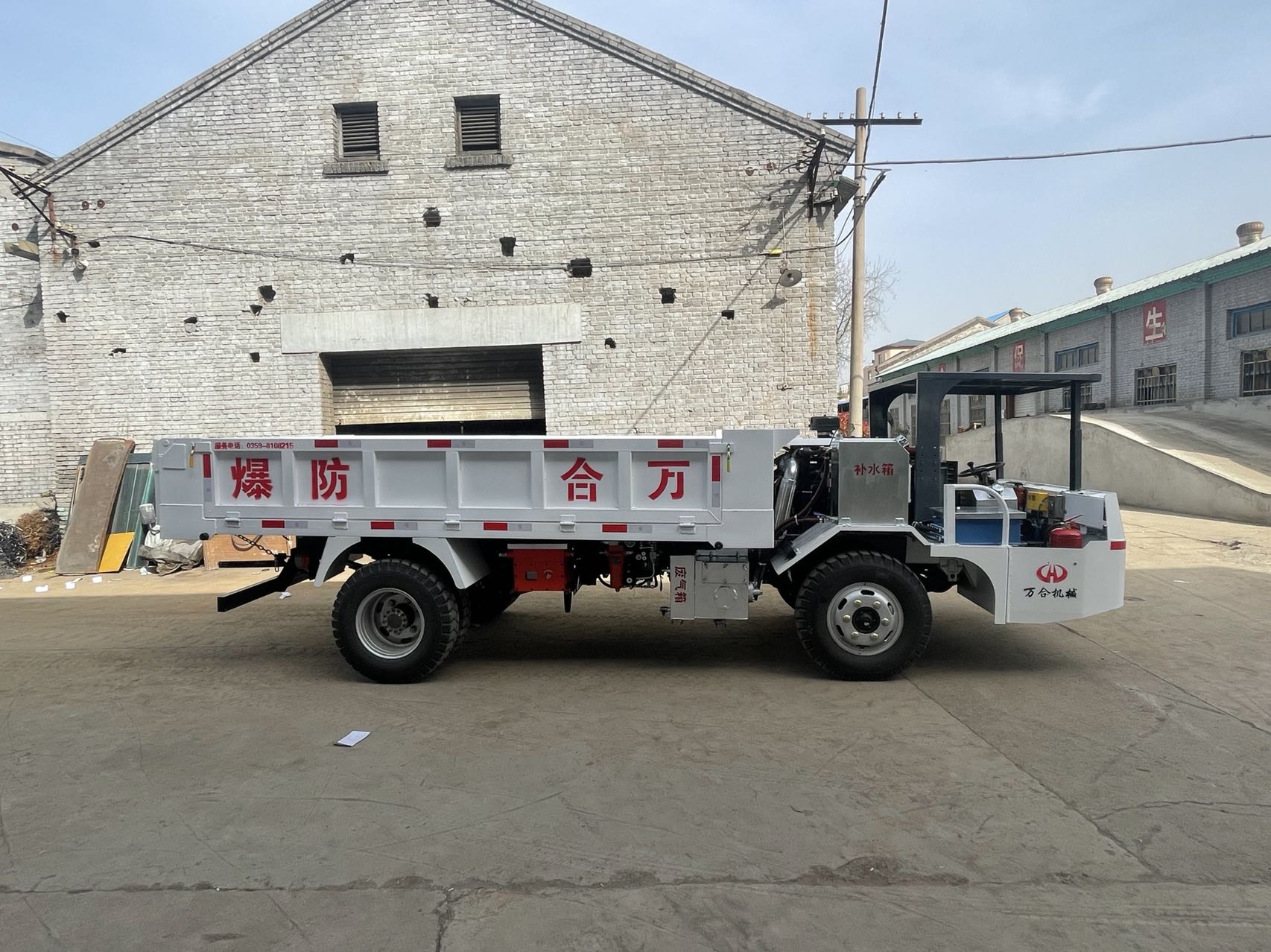

WC5J型防爆柴油機無軌膠輪車是我公司根據中小型煤礦井下的運輸實際要求研制開發的一種新型運載工具，是一款以具有國Ⅲ排放標準、增壓中冷、電控高壓共軌噴射型式的WH4105DZLDFB防爆柴油機為動力、輸出功率56kW（防爆后）、機械傳動、濕式制動、后輪驅動的煤礦井下無軌式運輸機械。
失壓保護型濕式制動系統的應用，使工作更加可靠，因系統故障和制動管路發生任何故障而失壓時，制動器均能自動實現制動，確保車輛的安全，失壓保護型濕式制動器可以集行車制動、駐車制動和緊急制動于一身，精簡了結構，給車輛總體布局帶來方便。使車輛制動更加安全可靠。
機車為平頭、液壓自卸型，結構緊湊、操作方便、轉彎半徑小、爬坡能力強、裝載貨物多、運輸效率高等優點。
失壓保護型濕式制動系統的應用，使工作更加可靠，因系統故障和制動管路發生任何故障而失壓時，制動器均能自動實現制動，確保車輛的安全，失壓保護型濕式制動器可以集行車制動、駐車制動和緊急制動于一身，精簡了結構，給車輛總體布局帶來方便。使車輛制動更加安全可靠。
機車為平頭、液壓自卸型，結構緊湊、操作方便、轉彎半徑小、爬坡能力強、裝載貨物多、運輸效率高等優點。
19335940009
產品詳情
項 目(mu) | 主要(yao)技術參數 | ||||
型 號 | WC5J | ||||
整備質量(liang)（kg） | 4660 | ||||
額定載重（kg） | 3000 | ||||
外形尺(chi)寸長（mm）×寬(kuan)（mm）×高（mm） | 5900×2000×1850 | ||||
貨箱尺寸長(chang)（mm）×寬（mm）×高(gao)（mm） | 3800×2000×500 | ||||
軸(zhou)距（mm） | 2660 | ||||
前輪(lun)距（mm） | 1700 | ||||
后輪(lun)距（mm） | 1570 | ||||
最小(xiao)離地間隙(xi)（滿載,mm） | 170 | ||||
爬(pa)坡能力(°) | 15 | ||||
各檔行駛(shi)速度(du)(km/h) | Ⅰ檔 | 6 | |||
Ⅱ檔 | 10 | ||||
Ⅲ檔 | 19 | ||||
Ⅳ檔 | 24 | ||||
Ⅴ檔(dang) | 30 | ||||
倒檔 | 8 | ||||
最(zui)小通過能力(li)半徑(jing)（mm） | 外側 | 7650 | |||
內側 | 4400 | ||||
**牽引力（kN） | 30 | ||||
傳動(dong)方式 | 機械傳動(dong) | ||||
制(zhi)動形(xing)式 | 行車制動（駐車/緊(jin)急制動） | 彈簧制動(dong)(dong)、液壓釋放、濕式(shi)制動(dong)(dong)器(qi) | |||
驅動形(xing)式 | 后輪(lun)驅動 | ||||
燃油箱(xiang)容量（L） | 110 | ||||
防(fang)爆(bao)柴油機型號(hao) | WH4105DZLDFB | ||||
防(fang)爆柴油機功(gong)率（kW） | 56 | ||||
防(fang)爆柴油機額定轉速（r/min） | 2200 | ||||
保護型式 | 電保(bao)護 | ||||
接近(jin)角（°） | 16 | ||||
離去角（°） | 19 | ||||
后(hou)懸（mm） | 1460 | ||||
軸荷 | 空(kong)載(kg) | 前軸(zhou) | 2460 | ||
后軸 | 2200 | ||||
滿載(zai)(kg) | 前軸(zhou) | 2720 | |||
后(hou)軸 | 4940 | ||||
