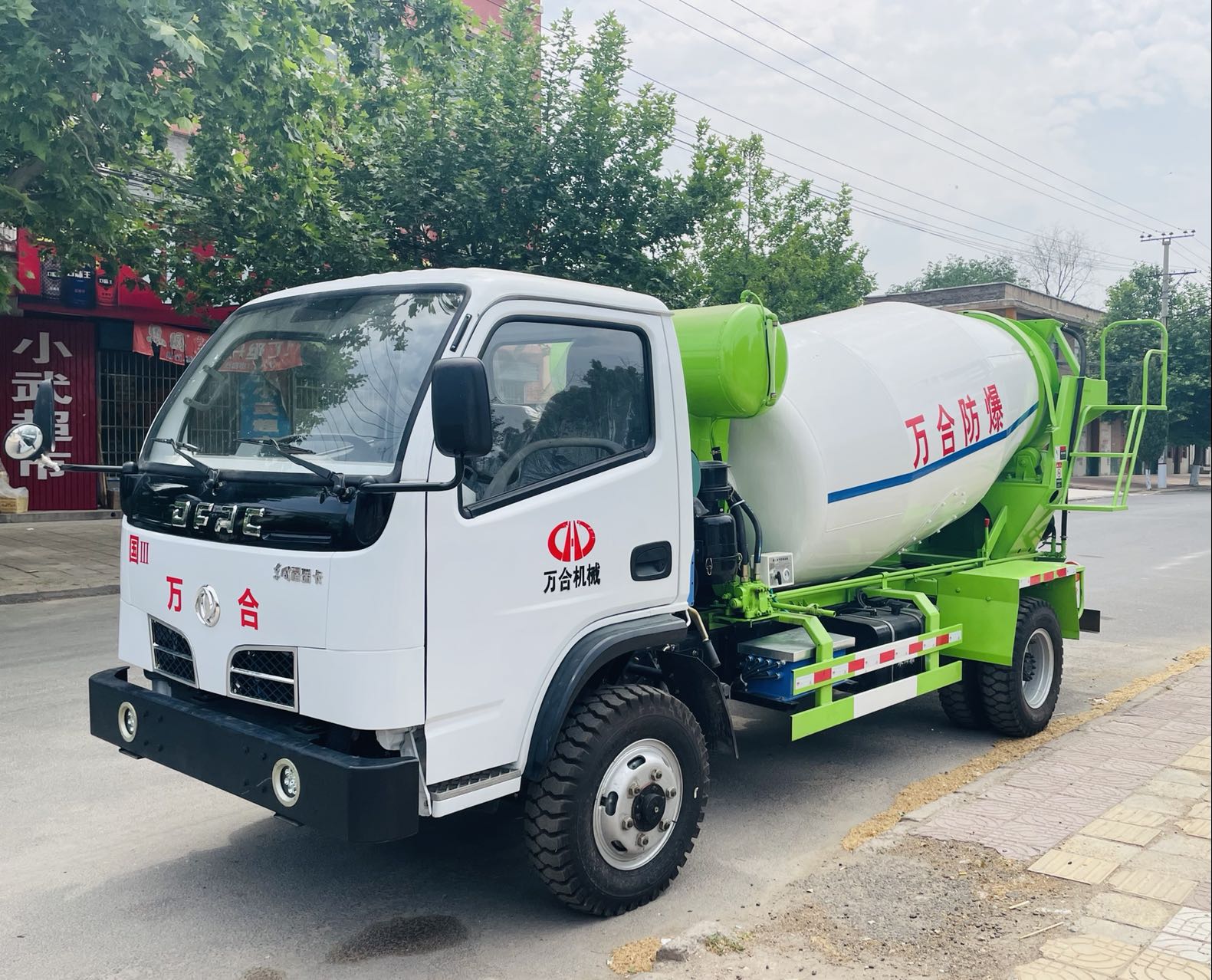

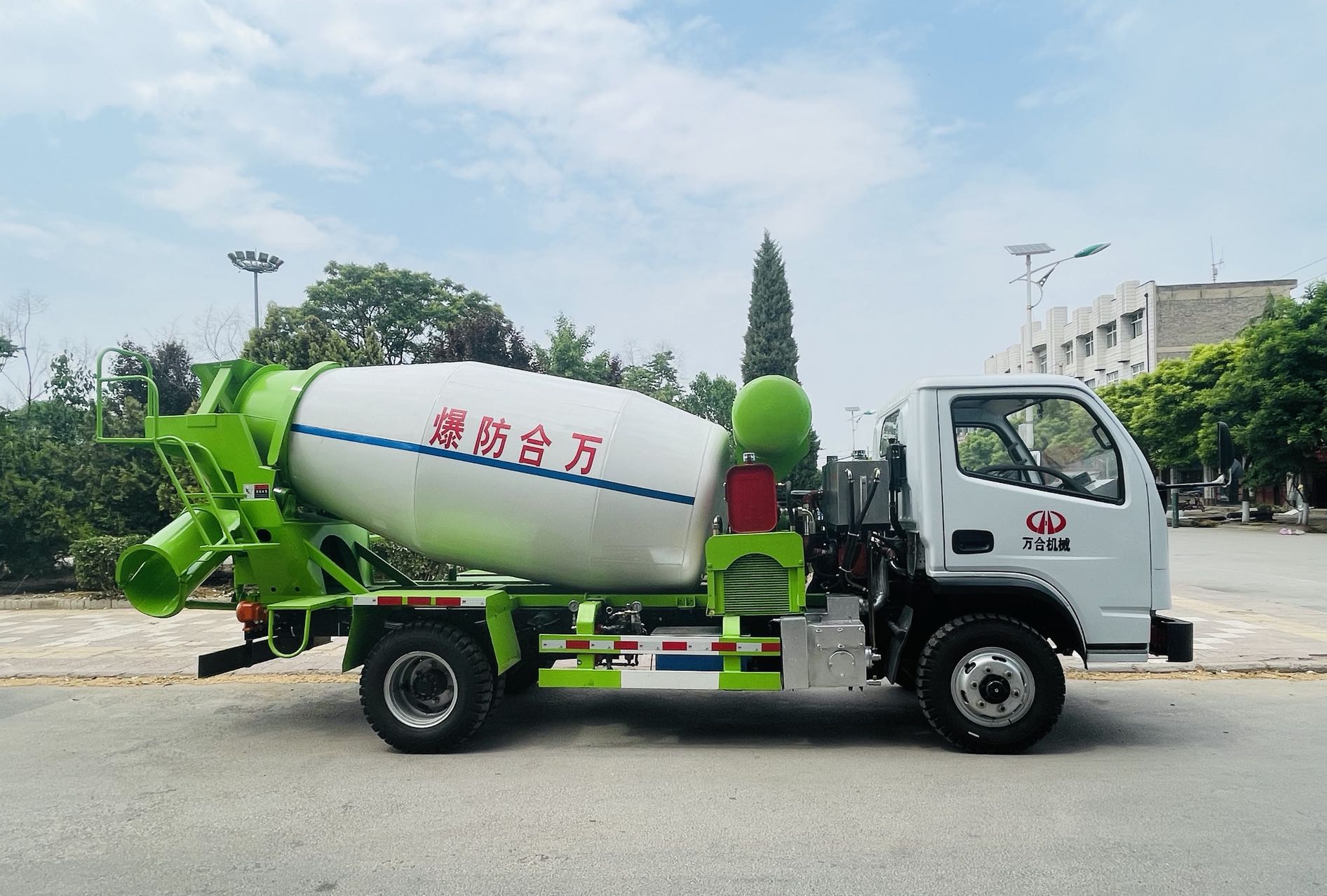

JC3防爆柴油機混凝土攪拌運輸車
分享
JC3型防爆柴油機無軌膠輪車是我公司根據煤礦井下要求研制開發的一種新型混凝土攪拌運輸車，是一款以具有國Ⅲ排放標準、增壓中冷、電控高壓共軌噴射型式的WH4105DZLDFB防爆柴油機為動力、輸出功率56kW、機械傳動、濕式制動、后輪驅動的煤礦井下無軌式運輸機械。
失壓保護型濕式制動系統的應用，使工作更加可靠，因系統故障和制動管路發生任何故障而失壓時，制動器均能自動實現制動，確保車輛的安全，失壓保護型濕式制動器可以集行車制動、駐車制動和緊急制動于一身，精簡了結構，給車輛總體布局帶來方便。使車輛制動更加安全可靠。
該車動力強勁，性能穩定，加裝了先進的進排氣系統及自動保護裝置，具有可靠優越的防爆性能。具有井下作業所需的強勁動力和可信賴的安全保障措施。
失壓保護型濕式制動系統的應用，使工作更加可靠，因系統故障和制動管路發生任何故障而失壓時，制動器均能自動實現制動，確保車輛的安全，失壓保護型濕式制動器可以集行車制動、駐車制動和緊急制動于一身，精簡了結構，給車輛總體布局帶來方便。使車輛制動更加安全可靠。
該車動力強勁，性能穩定，加裝了先進的進排氣系統及自動保護裝置，具有可靠優越的防爆性能。具有井下作業所需的強勁動力和可信賴的安全保障措施。
19335940009
產品詳情
項目 | 主(zhu)要(yao)技術(shu)參數 | ||||
型號 | JC3 | ||||
整備質量(liang)（kg） | 5335 | ||||
額定容(rong)積(ji)（m3） | 3 | ||||
外形尺寸（長×寬×高）（mm） | 6700×2150×2500 | ||||
軸距（mm） | 3400 | ||||
前輪距（mm） | 1640 | ||||
后輪距（mm） | 1550 | ||||
最(zui)小離(li)地間隙（滿(man)載,mm） | 160 | ||||
爬坡能力（°） | 14 | ||||
各檔速(su)度(du)（km/h） | Ⅰ檔 | 8 | |||
Ⅱ檔 | 14 | ||||
Ⅲ檔 | 25 | ||||
R檔 | 8.5 | ||||
最小(xiao)通(tong)過能力半徑（mm） | 內：4800，外(wai)8250 | ||||
**牽引力（kN） | 32 | ||||
傳動方式(shi) | 機械傳動(dong) | ||||
制動型式(shi) | 行車制(zhi)動 | 四輪制動(dong)、液壓制動(dong)、濕式制動(dong)器 | |||
停車/緊急制動 | 后輪(lun)制動、彈(dan)簧制動、液壓釋放 | ||||
驅動形(xing)式(shi) | 后輪驅動 | ||||
燃油(you)箱(xiang)容量（L） | 90 | ||||
防爆(bao)柴油機型號 | WH4105DZLDFB | ||||
防(fang)爆柴油機功率（kW） | 56 | ||||
防爆(bao)柴油機額定轉速(su)（r/min） | 2200 | ||||
保護型式 | 防爆電保護 | ||||
接(jie)近角(jiao) | 25° | ||||
離(li)去角 | 18° | ||||
后懸（mm） | 2170 | ||||
軸荷 | 空載(Kg) | 前軸 | 2300 | ||
后軸(zhou) | 3035 | ||||
滿(man)載(Kg) | 前軸 | 4730 | |||
后軸 | 7805 | ||||
攪拌(ban)罐驅動方式 | 液力驅動 | ||||
攪拌罐材料(liao) | 耐磨錳(meng)鋼 | ||||
攪拌罐外形（mm） | Φ1600×3100 | ||||
攪拌罐(guan)傾(qing)角（°） | 17 | ||||
攪拌罐有效容(rong)積(ji)（m3） | 3 | ||||
攪拌罐旋轉速(su)度(du)（r/min） | ≤10 | ||||
進料速度（m3/min） | ≥2.7 | ||||
出料速(su)度（m3/min） | ≥0.65 | ||||
出料殘余率(lv)(%) | 0.8 | ||||
